工作原理:

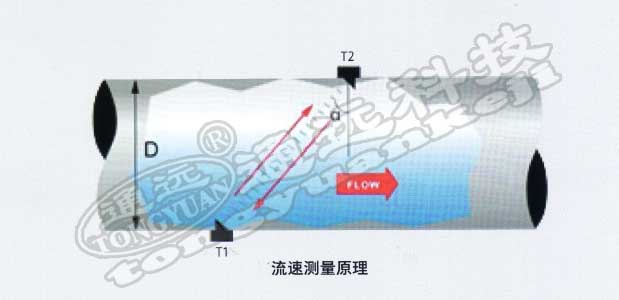

流速測量
流速采用專利的多脈沖寬帶技術，結合新的DSP技術，它允許單個傳感器在很寬的頻率范圍內發射和接收信號，提供了近100-1000倍的信號強度，在此條件下,即使發射脈沖中斷，仍能滿足精確測量流量所需的足夠數據,在有少量氣泡和懸浮物存在的情況下也能正確測量。通過檢測并計算超聲脈沖在流體順向和逆向速度的差異來測定流速。測量時采用一對傳感器，相向交替發射和接收超聲波，信號在流體中順流傳播時要比在逆流方向快，而當流體靜止時，時間差為零。因此測量超聲波在順流和逆流中傳播的時間，即可得到時差
△t,根據△t與流速V的關系，間接地測量出流體的平均流速。
V=K * △t ，式中: K為常數;
液位測量
測量液位時，將傳感器放置在水區頂部，超聲波探頭向被測介質發射一束超聲波，該束聲波到達被測介質表面后被反射由探頭接收，主機測得該過程的傳播時間t，根據已知聲速v即可得出料面至探頭的距離L，在已知探頭至容器底部距離即安裝高度H的前提下,即可換算出液位高度h,計算公式為: h=H-L L=V*t/2。
流量計算
流體的流量公式為: Q=V . S
其中V—液體流速
S—液體橫面積
S為液位高度及管道內徑或明渠渠寬的函數,即S=f(D. h)
其中D—管道 內徑或明渠渠寬
h—液位高度
